NIVEL SYSTEM MC-1D LASERSENSOR FÜR DOZER Set Baumaschinen Vermessung Bulldozer Bagger Radlader

NIVEL-MASCHINENBETRIEBSTEUERUNGSSYSTEM MC-1D-SYSTEM ZUR ZUSAMMENARBEIT MIT LASERNIVELLER

Die wichtigsten Features

Universelle Lösung für viele Maschinentypen: (Planierraupen, Bagger, Baggerlader)

Schnelleres Arbeiten, höhere Produktivität: Die Maschine kann mehr in der gleichen Zeit leisten

Erhöhte Arbeitsgenauigkeit

Materialeinsparungen: durch eine genauere Nivellierung der Oberfläche

Die einfachste Lösung zur Maschinensteuerung: einfache, intuitive Bedienung

Einfache und schnelle Installation: Montage/Demontage der Sensoren von der Maschine, Möglichkeit der einfachen Übertragung auf eine andere Maschine

Keine Nacharbeit, kein Graben: weniger Risiko menschlicher Fehler

Zeitersparnis: weniger indirekte Messungen, weniger Kontrollen während der Arbeit (Arbeiten können laufend kontrolliert werden, ohne die Kabine zu verlassen)

Steuerung der Arbeit in der Fahrerkabine: Signalübertragung an das Kabinendisplay (MC-RD1)

Messlösung - Nivel System MC-1D

Nivel System MC-1D ist ein Lasersystem zur Steuerung des Betriebs von Baumaschinen. Das System besteht aus einem Lasersensor, der ein Signal vom Laser-Nivelliergerät empfängt und den Bediener mithilfe von LED-Anzeigen über die aktuelle Höhe informiert, auf die das Arbeitselement (Löffel, Schaufel) eingestellt werden soll. Diese Informationen werden auch auf dem Kabinenempfänger (RD-1MC) angezeigt, der als Display fungiert. Mit dem so konfigurierten Set können Sie Erdarbeiten schnell und effizient durchführen, ohne zu graben und Kontrollmessungen durchführen zu müssen.

Bei der Durchführung von Erdarbeiten mit Maschinen besteht ein Nivellierungsproblem. Bisher wurden in diesen Prozess zusätzliche Personen für Messungen (bzw. Vermessungsteams) eingebunden.

Mit der Lasertechnik lässt sich dieser Prozess automatisieren, vereinfachen und verkürzen, was die Arbeit in jeder Phase erleichtert und beschleunigt. Bei dieser Lösung kann das elektronische System des Lasers dank des am Baggerarm installierten Sensors die Höhe und Neigung des Aushubs steuern. Die Arbeit ist präziser und schneller. Beim Nivel System MC-1D handelt es sich um ein fertiges mobiles Set, der Aufbau stellt kein Problem dar und kann vom Maschinenbediener unmittelbar vor dem Nivellieren durchgeführt werden, nach getaner Arbeit können die Elemente in einen Koffer gesteckt werden.

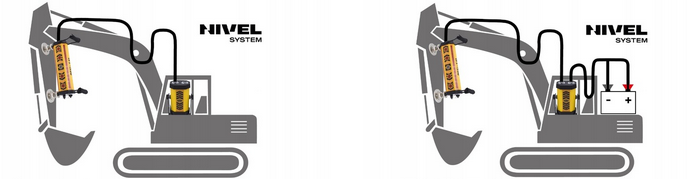

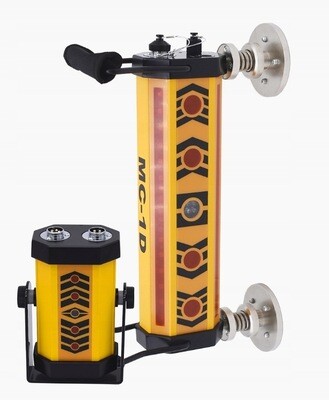

Der Lasersensor MC-1D wird mit starken Magneten an der Maschine befestigt. Eine helle und gut lesbare LED-Anzeige am Sensor zeigt dem Bediener jederzeit an, ob er die Schaufel absenken oder anheben soll. Darüber hinaus verfügt der MC-1D über die Möglichkeit, über ein Kabel ein Signal an den MC-RC1-Empfänger zu übertragen, der (als Display in der Kabine) den Bediener über die aktuelle Position von Schaufel und Schild informiert – das ist wichtig wenn die Betriebsbedingungen den Bediener daran hindern, den MC-1D-Sensor zu beobachten. Ist auf der Ebene die gewünschte Neigung eingestellt, kann der Bediener diese anhand der Sensorwerte erreichen, ohne zu messen, ohne Neuberechnung und ohne Fehlerrisiko – und vor allem viel schneller!

Wie funktioniert das Lasersystem Nivel System MC-1D?

Das Wasserwaage sendet einen für das Auge unsichtbaren Laserstrahl aus, der vom MC-1D-Sensor empfangen wird. Der Strahl rotiert mit einer Geschwindigkeit von mehreren hundert U/min um eine vertikale oder geneigte Achse und erzeugt eine horizontale oder geneigte Ebene in einer oder zwei Richtungen. Diese Ebene (die am Laser-Bedienpult präzise eingestellt werden kann) ist die Referenzebene für den an der Maschine installierten Sensor. Der Bediener beobachtet beim Graben die Anzeigen der farbigen Dioden auf den Sensoren. Sie zeigen die aktuelle Position der Schaufel relativ zur Referenzebene an und liefern einfache Meldungen: „Löffel oder Schaufel absenken“, „Löffel oder Schaufel anheben“, „Weiter oben“. Diese Informationen werden auch in der Fahrerkabine über den Nivel System MC-RC1-Empfänger angezeigt.

Das System besteht aus einem Lasersensor, der ein Signal vom Lasernivelliergerät empfängt und den Bediener mithilfe von LED-Anzeigen über die aktuelle Höhe informiert, auf die er das Arbeitselement (Schaufel, Schild) einstellen soll. Diese Informationen werden auch auf dem Kabinenempfänger (RD-1MC) angezeigt, der als Display fungiert. Mit dem so konfigurierten Set können Sie Erdarbeiten schnell und effizient durchführen, ohne zu graben und Kontrollmessungen durchführen zu müssen.

Zusammenarbeit mit Rotstrahl-Niveaus. Universelle Lösung!

Das System arbeitet mit Lasernivellieren, die mit einem roten Strahl rotieren. Die Wasserwaage wird in der Achse Straße, Spielplatz, Platz (am Rande) eingestellt, sodass Sie eine Ebene mit Neigung bestimmen können, ohne den Laser bewegen zu müssen. Bei Nivel-System-Nivelliergeräten kann der Maschinenbediener die Geräteeinstellungen mithilfe der Fernbedienung aus der Ferne ändern. Erdarbeiten bestehen oft aus mehreren Phasen (z. B. Nivellierung des Bodens, Entwässerung, Herstellung von Tragschichten / Verlegen von Zuschlagstoffen (mit unterschiedlichen Fraktionen), Verlegen der Oberfläche. Die Nivel-System-Lasertechnik kann in allen Phasen erfolgreich eingesetzt werden. Dies erleichtert die Erzielung der richtigen Dicke erheblich der einzelnen Zuschlagstofffraktionen. Der Einsatz des MC-1D-Sensors am Bagger ermöglicht es dem Bediener, den Aushub mit größerer Genauigkeit vorzubereiten (ohne zu graben). In allen Phasen der Arbeit spart das Lasersystem Zeit und Geld. mehr Arbeitstage Und nach der Umstellung auf die Lasertechnologie von Nivel System reduziert sich die Operationszeit um mindestens die Hälfte. Selbst für die kleinsten Unternehmen.

Technische Daten

Arbeitsmodus: fein (±10 mm), grob (±20 mm)

Strahlempfangsbereich: 25 cm, 360°

Empfangener Strahltyp: Laser (rot)

Montage: auf Magneten

Akku: 7,2V NiMh (2500mAh)

Arbeitszeit: 40 Stunden

Ladezeit: 15 Stunden

Betriebstemperaturen: -20 °C bis +50 °C

Widerstandsklasse: IP 54

Abmessungen: 280x280x130mm

Gewicht: 5,5 kg

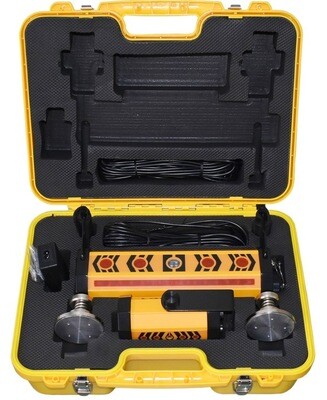

Im Set erhalten Sie:

MC-1D - Maschinensensor mit eingebauter Batterie: 1 Stk.

MC-RC1 - Kabinendisplay: 1 Stk.

Kabel, das den Sensor mit dem Kabinendisplay verbindet: 1 Stck.

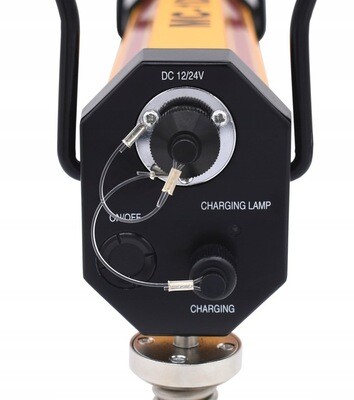

Kabel zum Anschluss der Stromversorgung aus der 12V/24V-Batterie (Klemmen): 1 Stk.

Ladegerät: 1 Stk.

Transportkoffer: 1 Stk.
