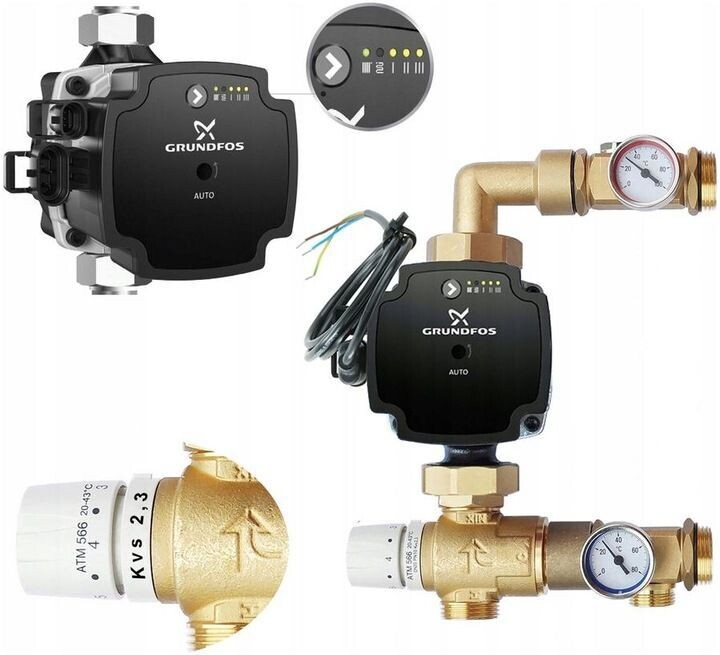

Mischgruppe für Fußbodenheizungsverteiler mit AFRISO ATM 566-Ventil Grundfos UPM3S AUTO-Pumpe KF-GM3-70G ATM566

Mischgruppe für Fußbodenheizungsverteiler mit AFRISO ATM 566-Ventil, Grundfos UPM3S AUTO-Pumpe

ANWENDUNG

Wird in Heizungsanlagen verwendet.

Wird zwischen der Wärmequelle und dem Flächenheizverteiler im Verteilerschrank montiert.

Es bereitet das Medium auf die entsprechende Temperatur vor und pumpt es zu den Heizkreisläufen des Verteilers.

BESCHREIBUNG

Ausgestattet mit einem thermostatischen Mischventil ATM 566. Das Ventil hält die am Drehknopf eingestellte Vorlauftemperatur im Bereich von 20–43 °C.

High-End-Elektronikpumpe GRUNDFOS UPM3S AUTO mit Netzkabel

Thermometer am Vor- und Rücklauf des Verteilers kontrollieren die Temperatur des Mediums.

TECHNISCHE DATEN

kvs zaworu ATM 2,3 m³/h

Netzteil 1" Gewinde

hinten Außengewinde 3/4"

Verbindungen zum GZ 1"-Verteiler mit einer Kontermutter und einer O-Ring-Dichtung

Abstand der Anschlüsse zum Verteiler 210 mm

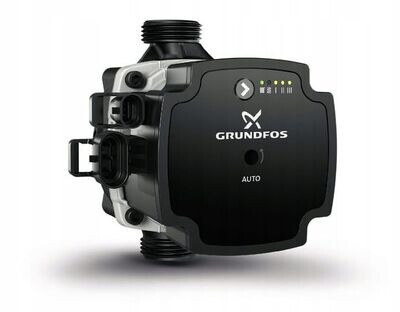

Umwälzpumpe GRUNDFOS UPM3S AUTO

Stromversorgung 230 VAC

PUMPENSPEZIFIKATION

Zulässige Flüssigkeitstemperatur: minimal 0*C, maximal + 95*C

Maximal zulässige Umgebungstemperatur: + 70*C

Stromverbrauch: 2W-39W

Maximaler Arbeitsdruck: 10 bar

Stromversorgung: 230V

Netzfrequenz: 50 Hz

Schutzart: IP44

Montagelänge: 130 mm

Hubhöhe: 6m

Die UPM3S AUTO-Pumpe ist eine energiesparende, kleine Pumpe mit Eigenschaften, die für den Einsatz in Flächenheizungssystemen geeignet sind. Die kleinste Pumpe der GRUNDFOS®-Reihe, das verbesserte Modell der Alpha 2L-Pumpe.

Die Pumpe ist intern gesteuert (selbststeuernd) mit drei Steuermodi und 2 AUTOADAPT-Optionen.

Die Benutzeroberfläche verfügt über eine Taste, zwei grüne und drei gelbe LED-Anzeigen.

Über die Taste am Bedienfeld der elektronisch gesteuerten Pumpe werden folgende Betriebsarten eingestellt: Konstantdrehzahl-Kennlinie, Kennlinie empfohlen für Heizkörper- und Bodenaufstellung.
