Hydraulikverteiler Monoblock Hebelsteuerung 40l 3Fach mit Anschlusssatz

Hydraulikverteiler Monoblock Hebelsteuerung 40l 3Fach mit Anschlusssatz

Langlebiger Hydraulikverteiler + Anschlussset

Der Verteiler wird erfolgreich in Land-, Garten-, Bau-, Forst- und Straßenbaumaschinen eingesetzt.

Es wird in vielen Maschinen und Fahrzeugen mit einem hydraulischen System verwendet.

VERTEILER MIT DREI ABSCHNITT - gesteuert durch Hebel mit drei Positionen (1-0-2) an der Feder, wodurch sie sofort nach dem Loslassen automatisch in die neutrale Position zurückkehren.

SATZ ANSCHLUSSSCHRAUBEN - ermöglicht den bequemen Anschluss des Verteilers an das Hydrauliksystem. Dedizierte Steckverbinder werden in die entsprechenden Anschlüsse des Verteilers geschraubt (Vorlauf, Rücklauf, Abgänge zu Abschnitten).

Die Nippel sind verteilerseitig abgedichtet, was die Dichtheit der Verbindung garantiert.

Verteiler werden unter anderem eingesetzt in:

- Traktoren

- Gabelstapler

- HDS-Lader

- Bau- und Industriemaschinen

- Kehrmaschinen

- Landmaschinen und viele andere

Technische Spezifikationen

Anzahl der Abschnitte: 3

Sicherheitsventileinstellung: 180 bar

Höchstdruck: 250 bar

Maximaler Durchfluss: 40 l / min

Sektionsabstand: 35 mm

Eigengewicht: 6,07 kg

Typische Anwendung: Leistungshydraulik

Ein Satz spezieller Anschlusstücken mit Dichtung

Der Verteiler kann mit einer Druckhülse mit einem anderen Verteiler in Reihe geschaltet werden

Verbindung:

Pumpenzulauf (P1, P2): BSP 1/2 '' Innengewinde

Rücklauf zum Tank (T1, T2): BSP 1/2'' Innengewinde

Ausgang zu Abschnitten (A1, A2, B1, B2): BSP 3/8 '' Innengewinde

Reihenschaltung (N): BSP 1/2" Innengewinde

Sicherheitsventil: Z

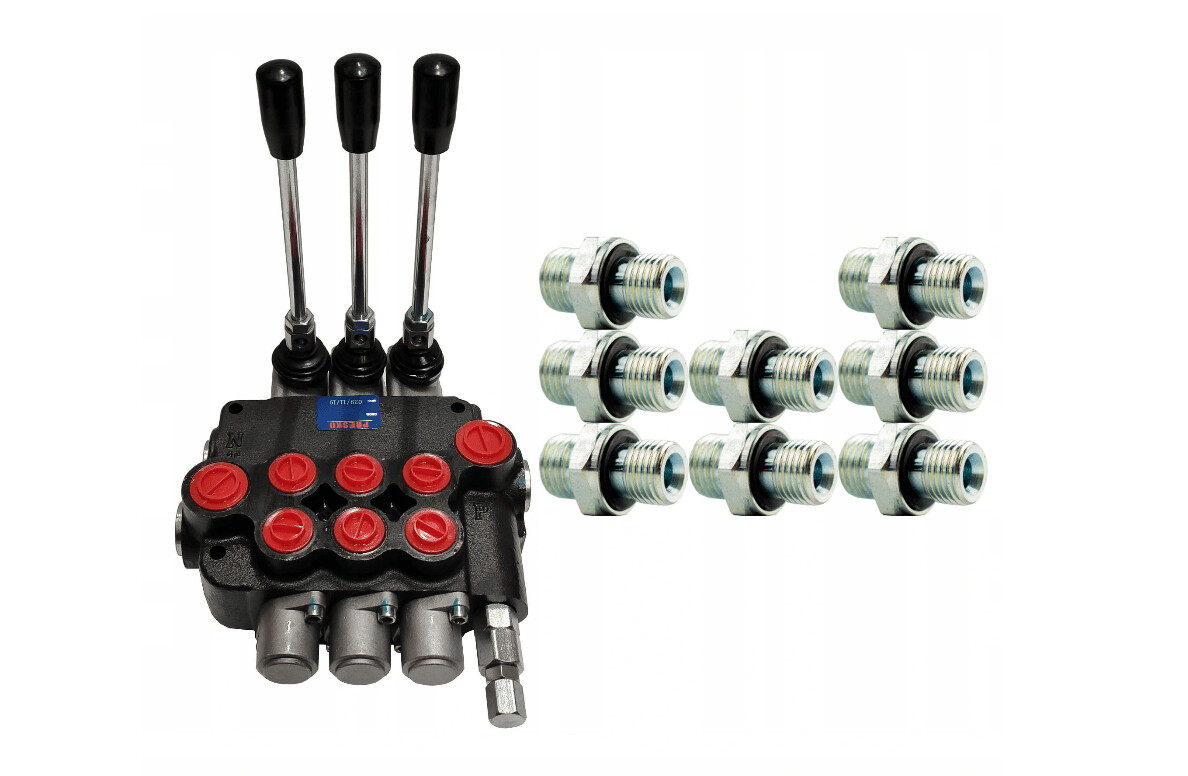

VERTEILER 3-TEILIG 40L + ANSCHLUSSSATZ

Anschlusssatz mit Dichtung:

- 2 x 1/2'' Nippel - M22x1,5 - Abdichtung auf der 1/2'' Seite (für Vor- und Rücklauf)

- 6 x 3/8 '' Nippel - M18x1,5 - Abdichtung auf der 3/8 '' Seite (zum Ausgang zu den Sektionen)
