Heizkreisverteiler Messingverteiler für 7-Kreis Fußbodenheizung mit Esbe-Mischventil und Wilo Pumpengruppe Set

Anzahl der Kreise: 7

Verteilermaterial: Messing

Material der Pumpengruppe: Messing

Beschreibung und Zusammensetzung des Kits:

Oberbalken:

Der Oberbalken ist mit Rotometern ausgestattet.

Sie ermöglichen eine präzise Regelung der Durchflussmengen in Heizkreisläufen und die Anpassung von Fußbodenheizkreisen.

Darüber hinaus verfügen die Ventile über die Möglichkeit, elektrische Antriebe zu montieren. Nach der Installation solcher Aktoren kann jeder Abschnitt automatisch gesteuert werden, was dem Benutzer großen Komfort und Bequemlichkeit bietet.

Unterer Strahl:

Der Unterbalken ist mit thermoregulierenden Ventilen ausgestattet.

Sie können den Durchfluss mit den Drehknöpfen einstellen.

Die Ventile können mit elektrischen Antrieben ausgestattet werden. Nach der Installation solcher Aktoren kann jeder Abschnitt automatisch gesteuert werden, was dem Benutzer großen Komfort und Bequemlichkeit bietet.

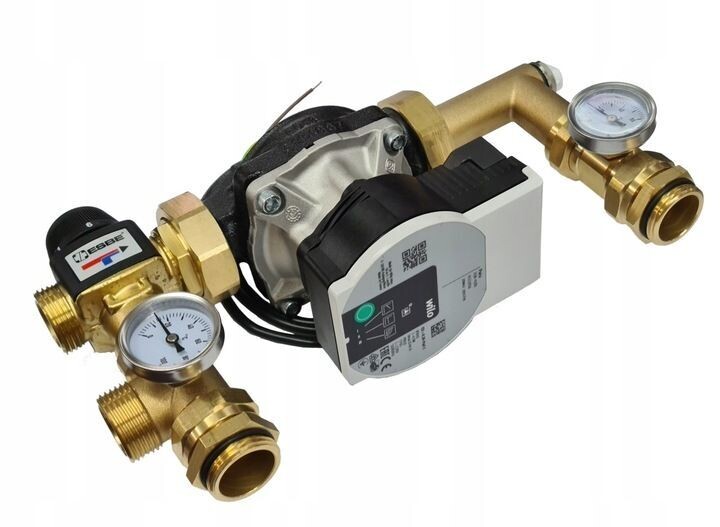

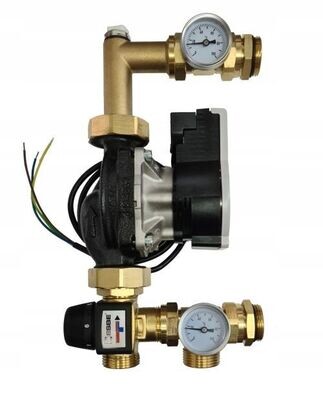

Pumpengruppe mit energiesparender Wilo-Pumpe:

Aus Messing

ESBE 20-50 Grad Mischventil - mit Regulierung

Möglichkeit, die Gruppe zu drehen (universell links/rechts)

2 Thermometer zur Temperaturkontrolle

Vor- und Rücklaufanschlüsse: 1" Außengewinde

Technische Parameter :

Wilo Para Energiesparpumpe:

Stromverbrauch: von 3 -43W - im Standby-Modus: 1 W

Bis zu 80 % Energieeinsparung im Vergleich zu herkömmlichen Pumpen

Leiser Betrieb und zuverlässiger Betrieb der Pumpe

Am Körper - elektronische Einstellung der Pumpe

Mediumstemperatur: minimal 0*C, maximal + 100*C

Maximaler Arbeitsdruck: 6 bar

Montagelänge: 130 mm

Hubhöhe: 6m

Vorteile der Pumpe:

verbessertes Bedienfeld

kleinere Abmessungen der Schalttafel für eine einfache Installation, z. B. in einem Verteilerschrank

drei definierte Betriebsmodi dellta p=const, delta p=var, n= konstant (mit zwei in der vorherigen Generation von Yonos PARA)

die Möglichkeit, Änderungen an den eingestellten Einstellungen zu blockieren, um Änderungen durch Unbefugte zu verhindern

die Möglichkeit, zu den Werkseinstellungen zurückzukehren

automatische Entlüftungsfunktion

automatische „Entriegelungs“-Funktion

Netzkabel mit Stecker, der an der Pumpe abgezogen werden kann

Selbstschutzfunktion

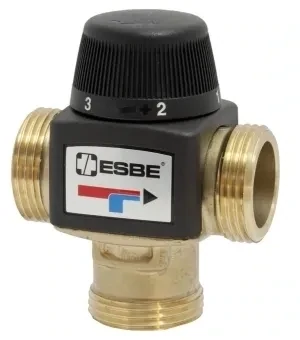

Eines der wichtigsten Elemente der Pumpengruppe – ESBE-Ventil:

Unsere Pumpengruppe ist mit einem ESBE- Ventil mit einem erhöhten Durchfluss von Kvs 3,4 m3/h ausgestattet – dank der Verwendung eines solchen Ventils heizt sich die Fußbodenheizung viel schneller auf, was die Heizkosten erheblich senkt.

Die meisten auf dem Markt erhältlichen Fußbodenheizungsverteiler sind mit einem Ventil mit einem Durchfluss von 1,6 m3/h ausgestattet. oder 2,3 m3/h.

Unser Ventil mit einem Kvs-Durchfluss von 3,4 m3/h bietet eine noch größere Freiheit des Flüssigkeitsflusses, was sich erheblich auf die Effizienz des Fußbodenheizungssystems auswirkt. Dies ist ein sehr wichtiges Element des Systems.

Im Set ist ein Ventil mit einem Temperaturbereich von 20-50°C enthalten – was ebenfalls ein sehr wichtiges Thema ist. Dank eines so breiten Temperaturregulierungsbereichs erhöht sich die Möglichkeit der Temperaturregulierung im Fußbodenheizungssystem erheblich.

Die meisten Fußbodenheizungsverteiler auf dem Markt sind mit einem Ventil mit einem Regelbereich von 20–43 °C ausgestattet – solche Ventile bieten uns weniger Möglichkeiten, die Temperatur des Systems zu regulieren.

Über ein ESBE-Thermostatventil wird die Temperatur gemessen und das Wasser in der Fußbodenheizung auf der richtigen Temperatur gehalten

Dieses Ventil senkt die Temperatur des Versorgungswassers schnell auf das richtige Niveau, ohne dass zusätzliche komplizierte Geräte erforderlich sind.

Die Solltemperatur wird am Drehknopf am Ventil eingestellt.

Nach Erreichen der eingestellten Temperatur schließt das Ventil und unterbricht die Warmwasserzufuhr vom Zentralheizungskessel. Wenn die Wassertemperatur sinkt, öffnet sich das Ventil und lässt heißes Wasser aus der Zufuhr zu.

Ventil mit Temperaturbereich: 20–50 °C

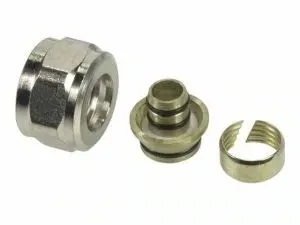

Eurokonus-Anschlüsse nach dem Anschluss des Pex 16-mm-Rohrs

Jeder Ausgang der Bodenschleife am Verteiler ist mit einem 16x3/4"-Anschluss (Eurokonus) ausgestattet. Der Anschluss ermöglicht einen sehr einfachen Anschluss des PEX/AL/PEX 16 mm-Rohrs

Entlüftungs- und Abflusssets – 2 Stk

Lüftungsschlitze – automatisch

Thermometer - 2 Stk

Beispiel für ein Betriebsdiagramm:

Das Kit enthält:

- Verteiler - 7 Kreisläufe(zwei Balken - unterer und oberer) Mit Rotometern (Durchflussmessern) und Thermoregulierungsventilen.

- Pumpengruppe mit energiesparendem Wilo Para und ESBE 20-50°C Mischventil , Kvs 3,4 m3/h

- Eurokonus-Fittings für Pex 16 mm Rohr - 16 Stk

- Verteilergriffe - 2 Stk

- Entlüftungs- und Entleerungseinheit - 2 Stk

- Thermometer - 2 Stk
