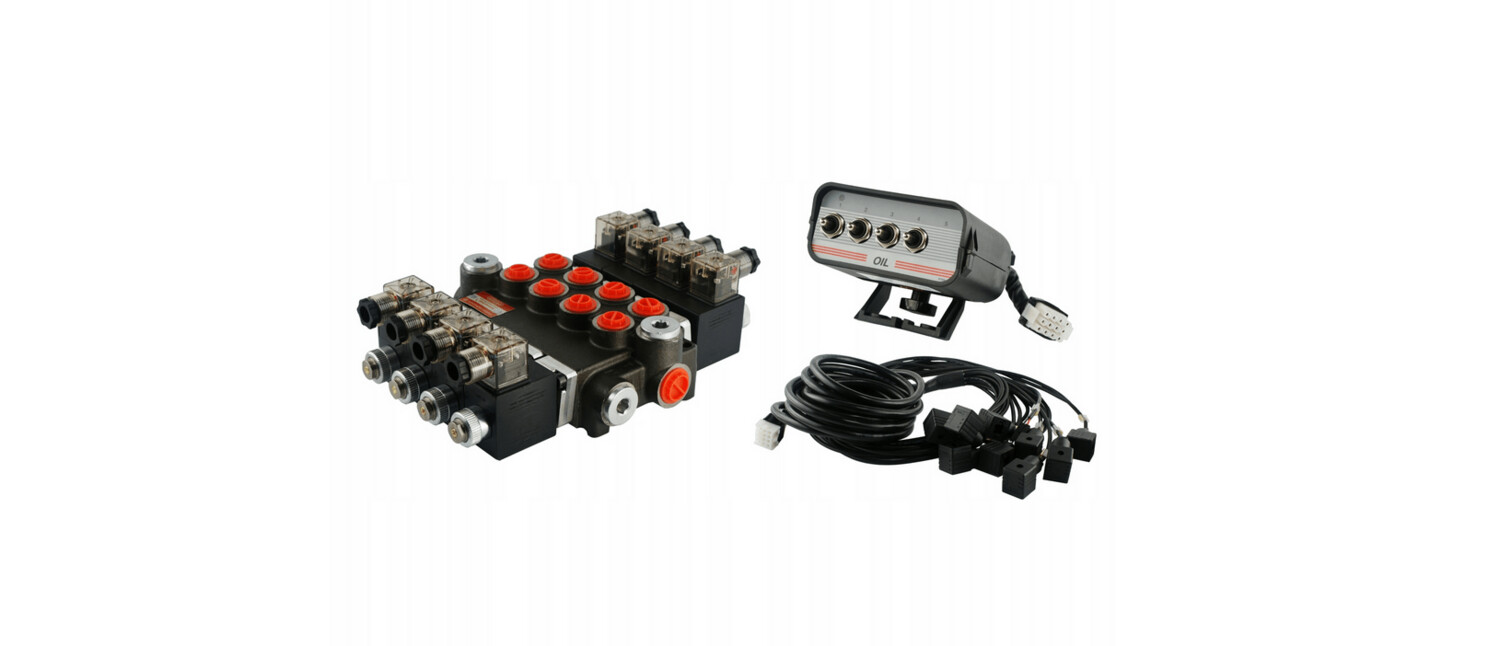

HYDRAULISCHER VERTEILER 4SEK 40L 12V + STEUERUNG Starter Set

4-TEILIGER HYDRAULISCHER VERTEILER 40L / min

ELEKTRISCH GESTEUERTE 12V INKLUSIVE

MIT BEDIENFELD UND KABELBAUM

Anwendung:

Es wird häufig in Hydrauliksystemen in der Landwirtschaft, im Gartenbau, in der Forstwirtschaft, im Bauwesen und in der allgemein verstandenen Industrie eingesetzt.

Der Verteiler ist an verschiedene Maschinentypen angepasst, wie z. B.: Landmaschinen, Traktoren, Spritzen, Wender, Zyklopen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere Geräte mit einem Hydrauliksystem.

Mit dem Panel können Sie vier Abschnitte in einem elektrisch gesteuerten Hydraulikverteiler steuern

Ein Kabelsatz, der den elektrischen Anschluss des Verteilers an das Bedienfeld ermöglicht.

Technische Daten:

Das Set enthält einen Splitter, ein Bedienfeld mit einem Satz Kabel und Stecker.

Empfohlener Ölfluss im System: 0 - 40 l / min.

Steuerungsbeispiel: vier doppeltwirkende Stellantriebe.

Möglichkeit des seriellen Anschlusses an das bestehende System (Druckhülse erforderlich).

Kontrolle:

Alle Dreistellungsschieber (1 - 0 - 2), federbelastet, d.h. sie gehen nach Abschalten der Stromversorgung von selbst in die Neutralstellung zurück. Während sich der Kolben in Neutralstellung (0) befindet, fließt das Öl ungehindert durch den Verteiler in den Rücklaufkanal, die Pumpe arbeitet dann drucklos und ist entlastet.

Das Funktionsprinzip des Schiebers:

Neutralstellung 0 (die Stromzufuhr zu beiden Spulen ist unterbrochen) die Kolbenstange des Stellantriebs steht - das Öl läuft zum Überlauf.

Arbeitsstellung 1 (die Versorgung produziert nur zur ersten Spule), die Kolbenstange des Stellantriebs fährt aus.

Arbeitsstellung 2 (die Versorgung erfolgt nur zur zweiten Spule), die Kolbenstange des Stellantriebs fährt ein.

Rechts das Hydraulikschema des Verteilers:

ALLGEMEINE INFORMATIONEN ELEKTRISCHER VERTRIEBSPARTNER:

Elektrizität:

Stromversorgung Gleichstrom (DC) 12V

-------------------------------------------------- ---------------------------------------------

Verbindung:

Pumpenzulauf (P1, P2): BSP 1/2 '' Innengewinde

Rücklauf zum Tank (T1, T2): BSP 1/2'' Innengewinde

Abschnitte (A1, A2, A3, A4; B1, B2, B3, B4): BSP 3/8 '' Innengewinde

Reihenschaltung (N): BSP 1/2" Innengewinde

-------------------------------------------------- ---------------------------------------------

Druckbereich:

Maximaler Versorgungsdruck: 250 Bar

Maximaler Druck am Rücklauf: 50Bar

Maximaler Druck auf den Abschnitten: 300Bar

Das Überströmventil ist werkseitig auf 180 bar ± 30 bar eingestellt. Es wird empfohlen, den korrekten Druck vor der Inbetriebnahme zu überprüfen und einzustellen.

Möglichkeit der unabhängigen Einstellung, volle Rotationsänderung um 30Bar.

-------------------------------------------------- ---------------------------------------------

Von AGRICOLA empfohlene Ölsorten:

Seltenes hochwertiges Öl: LOTOS AGROL BOXOL 26

Ein dickeres Qualitätsöl: FUCHS AGROFARM HYDRATEC HVI 46

-------------------------------------------------- ---------------------------------------------

Empfohlener Öltemperaturbereich:

Zulässige Umgebungstemperatur: -40 C bis +60 C

Zulässige Öltemperatur: -15 C bis +80 C

ALLGEMEINE INFORMATIONEN BEDIENFELD:

Alle Auf- und Abschalter mit automatischer Zentrierung (1-0-2) ohne Raste.

Jedes Panel wird komplett mit einem zwei Meter langen Netzkabel und einem kombinierten vier Meter langen Kabel mit Steckern verkauft, das das Panel mit dem Splitter verbindet. Wir haben auch Sätze von 3m, 6m oder 10m Verlängerungskabeln in anderen Auktionen verfügbar.

Wenn ein beliebiger Schalter eingeschaltet ist, wird das Signal gleichzeitig auch an ein zusätzliches Adernpaar angelegt, das zum Aktivieren des Warnsignals (Hupe, Rundumleuchte) oder der Spule des Entlastungsventils (Verteiler vom Typ CETOP) oder zum Einschalten der Pumpe über verwendet werden kann ein Relais.
