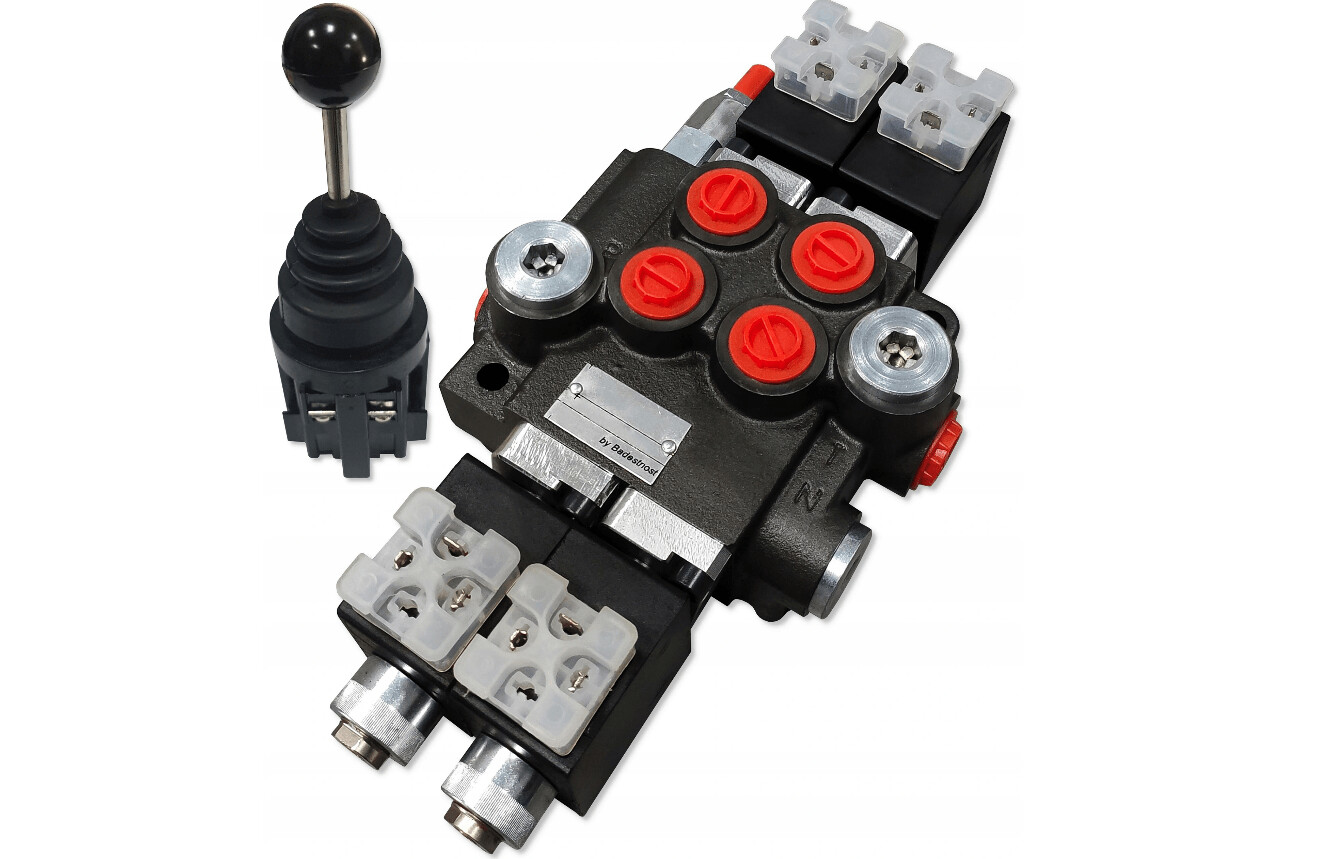

HYDRAULISCHER VERTEILER 2 SEK 50L 24V + JOYSTICK

2-teiliger Hydraulikverteiler Elektrisch 24 V mit Ölfluss 50 l / min + Joystick mit 4 Positionen

Hochwertiger Verteiler.

Der Universalverteiler wird in verschiedenen Maschinentypen verwendet, wie z. B.: Cyclops, Tury, Lader, Pflüge, Gabelstapler und Derivate. Der Verteiler ist mit einem Sicherheitsventil ausgestattet.

Der Verteiler ist perfekt für hydraulisch angetriebene Maschinen und Geräte.

Es kann in der Landwirtschaft, im Gartenbau, in der Forstwirtschaft und im Baugewerbe eingesetzt werden.

Jedem Ventil liegt eine Montageanleitung bei.

HYDRAULISCHER VERTEILER 2 SEK 50L 24V + JOYSTICK

Der Verteiler ist mit einem Sicherheitsventil ausgestattet.

Nennspannung 24V

Leistung 37 W.

Öldurchfluss 0 - 50 l/min.

Hydrauliköl auf Mineralölbasis

Arbeitstemperatur von -40'C bis + 60'C

Maximaldruck 300 bar

interne Leckage: ca. 18 cm³ / min bei 100 bar Ausführung: Ventil aus Stahlguss

Ein Überströmventil:

Werkseitig auf 175 Bar eingestellt

Möglichkeit der unabhängigen Regelung, volle Umdrehungsänderung um 30Bar.

Verbindung:

Versorgung (P) BSP 1/2 ''

Rücklauf (T) BSP 1/2 ''

3/8 '' BSP-Sektionsausgang

Serieller Anschluss (N) BSP 1/2 "

Öltyp:

Hydrauliköl auf Mineralölbasis

Kontrolle

Schieberegler mit drei Positionen (1 - 0 - 2)

auf der Feder kehrt er von selbst in die neutrale Position zurück (nach dem Abschalten der Stromversorgung)

Neutrale 0-Stellung (Stromzufuhr zu den Spulen AUSGESCHALTET) die Kolbenstange des Antriebs steht - das Öl läuft zum Überlauf.

Arbeitsstellung 1 (Bestromung der ersten Spule), die Kolbenstange des Antriebs fährt aus.

Arbeitsstellung 2 (Bestromung der zweiten Spule), die Kolbenstange des Antriebs fährt ein.

Joystick mit 4 instabilen Positionen und stabiler Mittelposition.

Wenn der Bediener den Joystick loslässt, kehrt der Joystick in die neutrale Mittelstellung zurück.

Der Hebelmanipulator ermöglicht die Steuerung von zwei Abschnitten im Elektroverteiler.

Es kann in der Landwirtschaft, im Gartenbau, in der Forstwirtschaft und im Baugewerbe eingesetzt werden.

KONTROLLE

Hebel mit vier Positionen

an der Feder kehrt er von selbst in die Senkrechte zurück

Neutrale 0-Stellung (Hebel senkrecht), die Kolbenstangen der Zylinder stehen - das Öl läuft zum Überlauf

Arbeitsstellung 1 (Hebelstellung schräg nach vorne), die Kolbenstange des ersten Zylinders fährt aus

Arbeitsstellung 2 (Hebelstellung schräg nach hinten), die Kolbenstange des ersten Zylinders fährt ein

Arbeitsstellung 3 (Hebelstellung schräg nach links), die Kolbenstange des zweiten Zylinders fährt aus

Arbeitsstellung 4 (Hebelstellung schräg nach rechts), die Kolbenstange des zweiten Zylinders fährt ein

Installation:

Entworfen für die Montage in einem Ø 30 mm Loch.

Die Montage erfolgt, indem man die Hebelkugel abschraubt, den Ring mit der Abdeckung abschraubt, den Joystick durch das Loch führt und den Ring und die Kugel wieder anschraubt.

Sie haben eine staub-, wasser- und ölbeständige Dichtungsgummiabdeckung.

Technische Spezifikationen:

Anzahl der Positionen: 4

Kontaktgruppen: 4 x NO

Abmessungen: 51 x 55 x 146 mm

Prüfspannung: 2,2 kV

Belastbarkeit der AC-Kontakte: 6A / 250V (bei ohmscher Last)

DC-Kontaktbelastung: 2,2 A / 110 V (bei ohmscher Last)

Isolationswiderstand min. : 100 MΩ

Mechanische Lebensdauer: 5 * 1050 Zyklen

Elektrische Lebensdauer: 5 * 1050 Zyklen

Arbeitstemperatur: -20 °C bis 50 °C

Wirkungsweise: Monostabil

Hebelmaterial: Stahl
