ANTRIEB FÜR Drehtor HORMANN RotaMatic P2 Flügeltore Hörmann Set

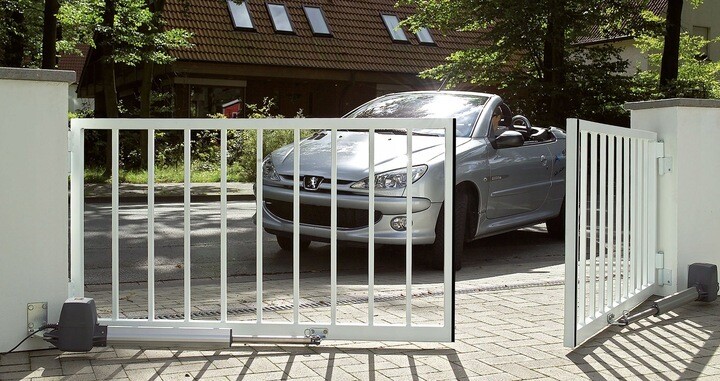

Hörmann RotaMatic P2 Antrieb für Drehtore

HORMANN RotaMatic P2 ist ein kompletter, einbaufertiger Antrieb für zweiflügelige Tore mit einem maximalen Flügelgewicht von bis zu 400 kg und einer Breite von bis zu 2500 mm. Der Antrieb verfügt über die BiSecur-Technologie, die es Ihnen ermöglicht, den Toröffnungsstatus mit der Fernbedienung zu überprüfen. Das Laufwerk nutzt die neueste BiSecur-Technologie für höchstmögliche Sicherheit. Mit der BiSecur-Technologie können Sie auch den Torstatus (offen, geschlossen, in Bewegung) an der HS 5 BiSecur-Fernbedienung überprüfen.

Technische Spezifikationen

Symbol: RotaMatic P2

Katalognummer: 4510974

Anzahl der Zyklen (Öffnen/Schließen) pro Tag/Stunde: 40 / 10

Torhöhe: 2000 mm

Flügelbreite: 2500 mm

Flügelgewicht: 400 kg

Antriebsdaten

Motor: 24 V DC-Getriebemotor

Netzanschluss: 230 V - 240 V AC, 50 Hz

Nennkraft: 540N

max. Zug- und Druckkraft: 2700 N

Kolbengeschwindigkeit: ca. 25 mm/Sek

Standby: < 1 Watt

Gehäuse: Aluminium / verstärkter Kunststoff

Temperaturbereich: von -20 bis +60 Grad C

Schutzart: IP 44

Elektronisches Kontrollsystem

Schutzart der Steuerung: IP 65

Impulskontrolle: ja

Kraftbegrenzung: ja

Sanfter Start und Stopp: ja

Antriebsstatusanzeige: doppeltes 7-Segment Anzeige

automatische Funktion Schließen: ja, Fotozelle erforderlich

Anzahl der anzuschließenden Sicherheitseinrichtungen: 2

Endposition (Tor geschlossen): einstellbar über integrierten Endschalter oder Anschlag

Endposition (Tor offen): programmierbar (d. h. kein Endanschlag erforderlich)

Das Kit enthält:

zwei RotaMatic P2 Serie 3 BiSecur Aktuatoren

Bedienfeld in einem separaten Gehäuse

Funkempfänger in neuester BiSecur-Technologie (Frequenz 868 MHz) zur Statuskontrolle des Tores

zwei 4-Kanal HS 4 BiSecur Fernbedienungen in Schwarz

ein Satz Zubehör zur Montage des Antriebs

Montagesatz, Montagematerial, 1,5 m Probelaufkabel

SLK LED-Signalleuchte mit Wandhalterung

Fotozelle EL 301

Pilot HORMANN HSE 4 BiSecur

Hörmann HSE 4 BS-Fernbedienung mit BiSecur-Technologie, Betrieb mit einer Frequenz von 868 MHz. Der Sender verfügt über eine matte, strukturierte Kunststoffoberfläche. Fernbedienungen mit BiSecur-Technologie sind abwärtskompatibel, d. h. sie können auch mit Antrieben der Serien 1 und 2 (868 MHz) verwendet werden. Mit der BiSecur-Fernbedienung kann sowohl ein neu gekaufter als auch ein alter Antrieb gesteuert werden, der mit einer Fernbedienung „alten Typs“ betrieben wird. Die Fernbedienung wird mit einer Batterie geliefert.

Modell: HSE 4 BS

Katalognummer: 4511738

Frequenz: 868 MHz

Code: dynamisch variabel

Anzahl der Kanäle: 4

Batterie: CR 2032 3V

Batterie im Lieferumfang enthalten: ja

Radiolinie: Hörmann

Abmessungen: 28 x 70 x 14 mm

Produzent: Hörmann

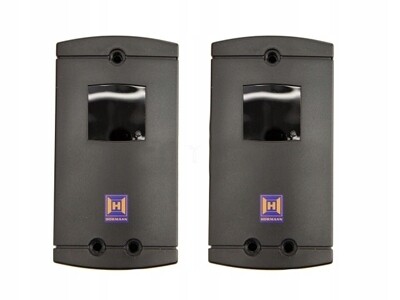

Einweg-Fotozellen

Einweglichtschranken Als zusätzliche Sicherheitseinrichtung dienen für den Innen- und Außenbereich. Tritt ein Hindernis in der Lichtschrankenreihe auf, stoppt der Antrieb sofort.

Modell: EL301

Katalognummer: 436233

Schutzart: IP 65

Anschlusskabel: 2x 10 m rund, 2-adrig

Abmessungen (B x H x T): 50 x 90 x 30 mm

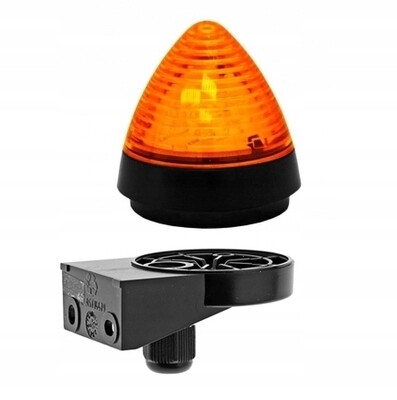

Hörmann LED SLK Lampe + Halter

Die verwendete LED-Technologie sorgt für einen geringen Stromverbrauch. Eine Lampe für den Außenbereich. Die Lampe wird mit einer Wandhalterung geliefert.

Modell: SLK - 24V

Lampenkatalognummer: 436515

Katalognummer des Griffs: 436517

Stromversorgung: 24V DC

Leistung: 0,5 W

Farbe: Orange

Technologie: LED

Schutzart: IP65

Abmessungen: ∅58 mm × 60 mm
