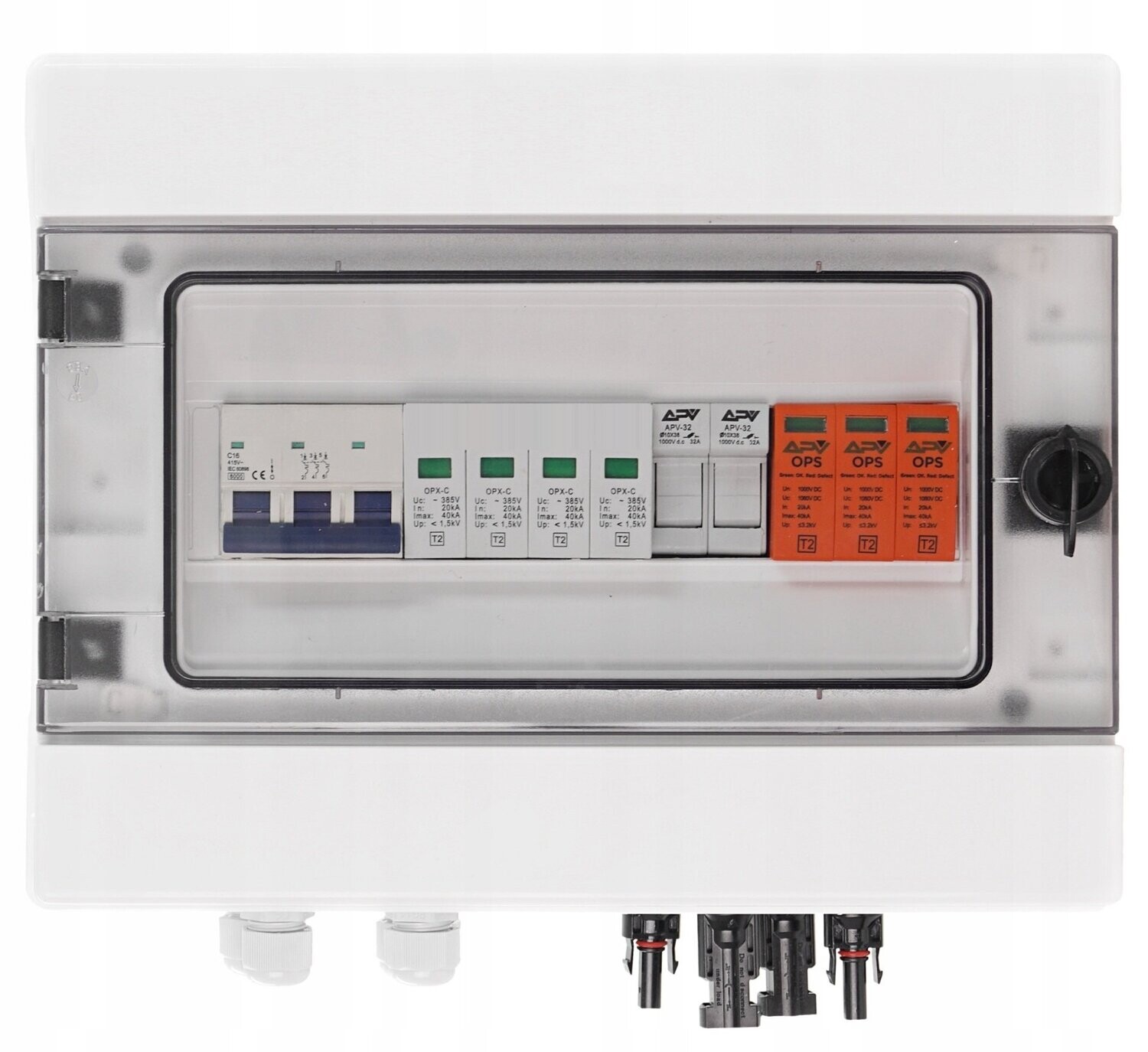

ANSCHLUSSKASTEN SOLAR PHOTOVOLTAIK DC/AC 1-Strings - 12 Module

Set - Aufputz-Photovoltaik-Schaltanlage, ein Strang, 1000 V DC 32 A IP65

Schutz von PV-Anlagen vor Überlastung und den Auswirkungen von Kurzschlüssen in DC-Photovoltaikanlagen. Fertig verkabelt, steckerfertig.

Das Produkt ist normgerecht mit 6,00 mm2 Solarkabel und LGY verkabelt.

Die Schaltanlage verfügt über Kabelverschraubungen und MC4-Stecker.

Ein verschlissener Varistor Einsatz kann ohne Abklemmen des Gerätes sicher ausgetauscht werden.

Schaltanlagengehäuse für 12 Module, Aufputz, IP65 dicht, mit transparenten Türen.

Wir empfehlen eine vollständige Palette von Produkten, die bei der Montage von PV-Anlagen erforderlich sind:

Das Kit beinhaltet:

1.1x geschlossenes Aufputz Gehäuse, 12 Module, mit transparenter Tür und N+PE-Leiste, TH35-Schiene,

2.1x APV Überspannungsableiter, 3P Klasse C [T2], 1000V DC, 32A,

3.1x Sicherungslasttrennschalter APV 2P 10x38 1000V DC, mit zwei Sicherungseinsätzen,

4.1x Überspannungsableiter OPX 4P, Klasse C,

5.1x WN6 3P, "C" 16A Leitungsschutzschalter

6.2x PG 11 Kabelverschraubung, für 5-10 mm Kabel,

7.2x PG 16 Kabelverschraubung, für 10-14 mm Kabel,

8.2x Stecker für MC4-PM Schalttafeln,

9.4x Gummistopfen

Die Schaltanlage ist verdrahtet und bereit, an das Netzwerk angeschlossen zu werden.

Lesbare Statusvorschau,

Einfacher Zugang und Austausch verschlissener Varistoreinsätze ohne Abklemmen des Geräts.

Das perfekte Kit für ein Photovoltaik-Netzwerk.

Eigenschaften des ABS-Gehäuses:

Schutzart: IP65,

Anzahl Module: 12,

Ausstattung: TH35, Z+N Schienen und Befestigungsschrauben,

Installation: Aufputz,

Tür: links angeschlagen, transparent,

Schwächung für einfache Kabeleinführung,

Weißes Gehäuse.

Abmessungen: 330 x 260 x 138 mm [B x H x T]

Eigenschaften der Überspannungsableiter APV 3P Klasse C [T2] 1000 V DC 32 A

Überspannungsableiter T2 werden zum Schutz von Photovoltaikanlagen vom Typ TN, TT gegen induzierte, Schalt- und witterungsbedingte Spannungen eingesetzt. Sie sind mit einer optischen Betriebsanzeige ausgestattet (grün - Schutz, rot - kein Schutz).

Die Begrenzer haben Eigenschaften, die ihren Einbau und Betrieb erleichtern.

Technische Daten:

Schutzklasse: T2,

Anzahl Felder: 3,

Schutzbedarf: 32A,

Nennspannung Un: 1000V DC,

Konstante Arbeitsspannung Uc: 1060V DC,

Prüfstrom In: 20kA

MAX Imax-Strom: 40 kA

Aufwärts: <3,2 kV,

Arbeitsumgebungstemperatur: -30 / + 50 ° C,

Anschlüsse max: 35 mm2,

Abmessungen: 54 x 94 x 62 mm (Breite x Höhe x Tiefe),

Befestigung: 35-mm-Schiene,

Dichtheit: IP20,

CE-Zertifikat

Eigenschaften eines 4-poligen, 3-phasigen Überspannungsableiters der Klasse C.

Ein Blitzableiter und Überspannungsableiter ist ein Gerät zum Schutz elektrischer Geräte vor transienten Überspannungen, das die Dauer und Frequenz des leitungsfolgenden Stroms begrenzt.

Überspannungen können z. B. beim Ein- und Ausschalten einer unbelasteten Freileitung oder bei einem Blitzeinschlag in die Freileitung entstehen und die Isolierung und andere Netzkomponenten beschädigen.

Technische Daten:

Schutzklasse: C (II)

Anzahl Felder: 4

Prüfstrom In: 20kA

MAX Imax-Strom: 40 kA

Uc: 385 V

Aufwärts: <1,2 kV

CE-Zertifikat.

Eigenschaften Sicherungslasttrennschalter 2P 10x38 1000V DC

Der Sicherungsschalter ist mit zwei gPV-Sicherungseinsätzen bestückt. Für den Einsatz in Photovoltaikanlagen.

Technische Daten:

Anzahl Felder: 2,

Sicherungseinsatzgröße: 10,3 x 38 mm,

Maximalstrom: 32A,

Maximale Betriebsspannung: 1000 V,

Spannungsart: DC,

Frequenz: 50/60 Hz,

Arbeitstemperatur: -25 bis 50 ° C,

Abmessungen: 36 x 78 x 60 mm (Breite x Höhe x Tiefe),

Befestigung: 35-mm-Schiene,

Dichtheit: IP20,

CE-Zertifikat

Eigenschaften des 3-poligen Leistungsschalters „C“ 16A.

Referenz: WN6 3P C16A

Funktionen:

Schutz von Stromkreisen vor bei Überlast auftretenden Strömen

Schutz von Schaltungen gegen Kurzschluss

Trennen

Technische Daten:

Nennspannung: 230 / 400V AC,

Nennfrequenz: 50/60 Hz,

Auslösecharakteristik: C,

Nennstrom (A): 16,

Anzahl Module: 3,

Bemessungskurzschlussausschaltvermögen: 6kA.

CE-Zertifikat

Typ

Gleichstrom / Wechselstrom

Anzahl der Module

12

Anzahl Schiene

1
