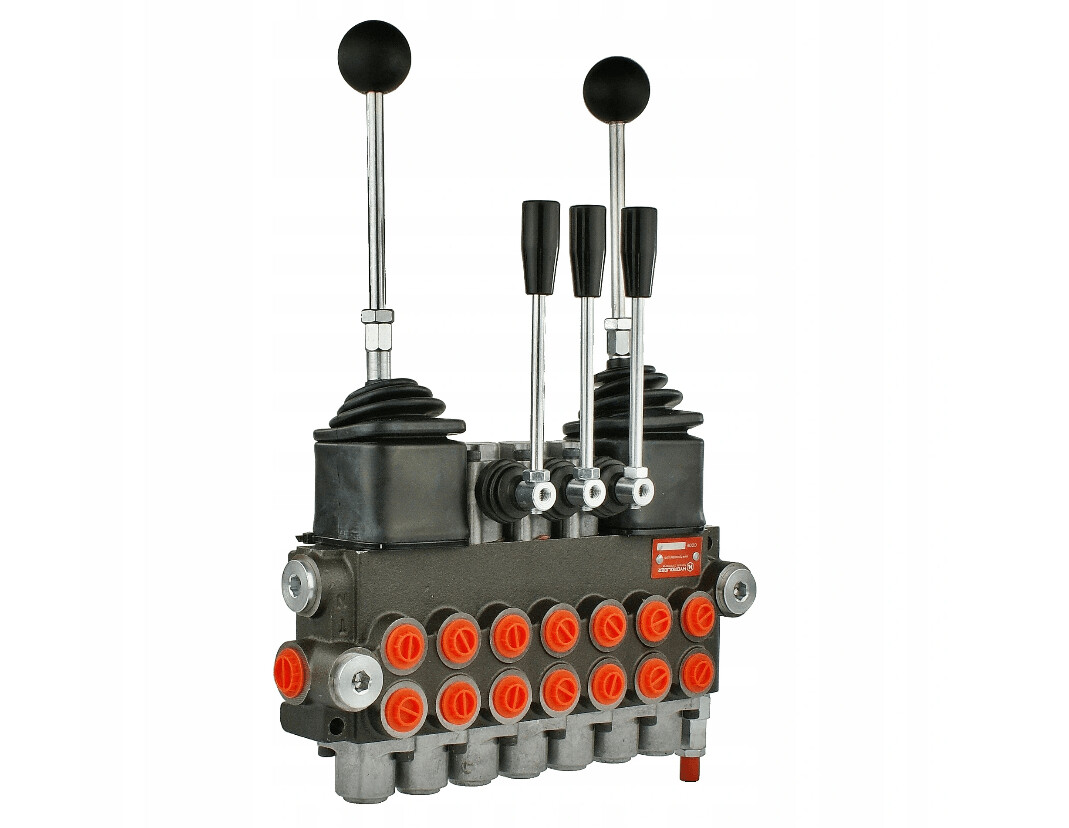

7-TEILIGER HYDRAULIKVERTEILER 40L + 2 JOYSTICK

P40 HYDRAULISCHER 7-TEILIGER VERTEILER

STEUERUNG DURCH ZWEI JOYSTICKS UND DREI HEBEL

Produktion:

Anwendung:

Es wird häufig in Hydrauliksystemen in der Landwirtschaft, im Gartenbau, in der Forstwirtschaft, im Bauwesen und in der allgemein verstandenen Industrie eingesetzt.

Der Verteiler ist an verschiedene Maschinentypen angepasst, wie z. B.: Landmaschinen, Traktoren, Spritzen, Wender, Zyklopen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.

Technische Daten:

Empfohlener Ölfluss im System: 0 - 40 l / min. Steuerungsbeispiel: sieben doppelt wirkende Stellantriebe.

Möglichkeit des seriellen Anschlusses an das bestehende System (Druckhülse erforderlich).

Kontrolle:

Die beiden fünfstufigen Steuerknüppel (1 - 2 - 0 - 3 - 4) sind gefedert, d.h. sie gehen von selbst in die Senkrechte zurück:

Neutrale 0-Stellung (Joystick senkrecht gestellt), die Kolbenstangen beider Zylinder stehen - das Öl geht zum Überlauf.

Arbeitsstellung 1 (Joystickhebel schräg nach vorne gestellt), die Kolbenstange des ersten Zylinders fährt aus.

Arbeitsstellung 2 (Joystickhebel schräg nach hinten gestellt), die Kolbenstange des ersten Zylinders fährt ein.

Arbeitsstellung 3 (Joystickhebel schräg nach links gestellt), die Kolbenstange des zweiten Zylinders fährt aus.

Arbeitsstellung 4 (Joystickhebel schräg nach rechts gestellt), die Kolbenstange des zweiten Zylinders fährt ein.

Alle Dreistellungshebel (1 - 0 - 2) sind gefedert, d.h. sie gehen selbst in die Senkrechte zurück:

Neutrale 0-Stellung (Hebel senkrecht gestellt), die Kolbenstange des Stellantriebs steht - das Öl läuft zum Überlauf.

Arbeitsstellung 1 (Hebelstellung schräg nach vorn), die Kolbenstange des Antriebs fährt aus.

Arbeitsstellung 2 (Hebelstellung schräg nach hinten), die Kolbenstange des Antriebs fährt ein.

Verbindung:

Pumpenzulauf (P1, P2): BSP 1/2 '' Innengewinde

Rücklauf zum Tank (T1, T2): BSP 1/2'' Innengewinde

Abschnitte (A1, A2, A3, A4, A5, A6, A7, B1, B2, B3, B4, B5, B6, B7): BSP 3/8 '' Innengewinde

Reihenschaltung (N): BSP 1/2" Innengewinde

Druckbereich:

Maximaler Versorgungsdruck: 250 Bar

Maximaler Druck am Rücklauf: 50Bar

Maximaler Druck auf den Abschnitten: 300Bar

Das Überströmventil ist werkseitig auf 180 bar ± 30 bar eingestellt.

Es wird empfohlen, den korrekten Druck vor der Inbetriebnahme zu überprüfen und einzustellen.

Möglichkeit der unabhängigen Regelung, volle Umdrehungsänderung um 30Bar.

empfohlene Ölsorten:

Seltenes hochwertiges Öl: LOTOS AGROL BOXOL 26

Ein dickeres Qualitätsöl: FUCHS AGROFARM HYDRATEC HVI 46

Empfohlener Öltemperaturbereich:

Zulässige Umgebungstemperatur: -40 C bis +60 C

Zulässige Öltemperatur: -15 C bis +80 C
